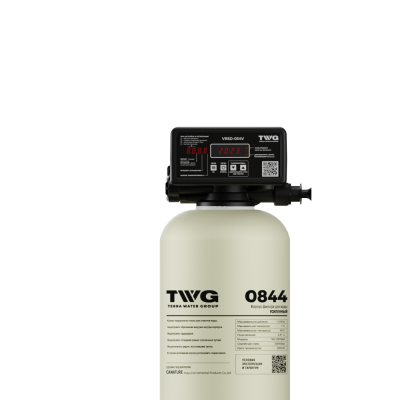

TWG 0844-VR5D-034VB
без фильтрующей загрузки

TWG 0844-VR5D-034VB
TWG 0844-VR5D-034VB
TWG 0844-VR5D-034VB
26 500 руб.
В наличии
Артикул: TWG 0844-VR5D-034VB
QМАКС 1,9 м3
QПРОМЫВКИ0,9 м3

Фильтрующая загрузка подбирается по анализу воды.
Регенерация по расходу воды.

● монтажная высота 124 см
● монтажная ширина 60 см
● монтажная глубина 34 см



ОПИСАНИЕ



Коттеджная система очистки воды TWG 0844-VR5D-034VB  предназначена исключительно для частного использования в целях очистки (доочистки) воды из допущенных к использованию подземных и централизованных источников водоснабжения для бытовых и технических нужд в автоматическом режиме.

Принцип работы системы очистки воды TWG 0844-VR5D-034VB основан на протекании воды через слой фильтрующей загрузки, которая подбирается под конкретную задачу на основании анализа воды и исходных данных. При этом по мере загрязнения фильтрующей загрузки происходит её регенерация (восстановление её свойств). Регенерация осуществляется в автоматическом режиме за счёт взрыхления и подачи раствора таблетированной соли. В процессе регенерации задержанные загрязнения вымываются из фильтрующей загрузки вместе с потоком сбрасываемой в дренаж воды.

В базовом комплекте система очистки воды TWG 0844-VR5D-034VB поставляется без фильтрующей загрузки. Фильтрующие загрузки Экобрайт УМЯГЧЕНИЕ и Экобрайт КОМПЛЕКС подбираются по анализу воды для конкретной задачи (под объект), что позволяет решить достаточно широкий спектр задач по очистке воды с максимальной эффективностью и экономичностью.

Гибкие настройки каждого цикла регенерации блоков управления, эргономика и высокая надёжность элементной базы позволяют управлять процессом очистки воды с максимальным комфортом для потребителей.




БАЙПАС

Интегрированный в блок управления байпас TWG BP-034 расширяет базовый функционал блоков управления TWG VR5D-034V:

  • ускоряет монтаж оборудования;
  • сокращает расходы на монтаж (работы + материалы);
  • оборудование с байпасом выглядит компактнее и эстетичнее в сравнении с классической схемой обвязки;позволяет в процессе эксплуатации регулировать подмес, тем самым оптимизируя жёсткость очищенной воды и расход таблетированной соли;
  • позволяет проводить обслуживание и длительные ремонты оборудования без прекращения подачи воды потребителям;
  • при обвязке заменяет (минимум):

    - 3 крана с разборным соединением 3/4” (d25/d32)

    - 2 тройника 3/4” (d25/d32)

    - 2 уголка 3/4” (d25/d32)

    - трубопровод 50 см 3/4” (d25/d32)




РАЗМЕРЫ

TWG_1054-VR5D-034V-sizes.png   TWG_1054-VR5D-034VB-sizes.png
БЕЗ БАЙПАСА С БАЙПАСОМ



 МОДЕЛЬ

 системы очистки воды

Размеры (допускаются отклонения), см

L

W

H1

H2

H3

S1

S2

D

 TWG 0844-VR5D-034V

 TWG 0844-VR5D-034VB

60

25

31

124

112

88

34

34

21

 TWG 1054-VR5D-034V

 TWG 1054-VR5D-034VB

65

28

40

152

139

88

34

34

27

 TWG 1252-VR5D-034V

 TWG 1252-VR5D-034VB

70

31

43

147

134

88

34

34

32




КОЛИЧЕСТВО ФИЛЬТРУЮЩЕЙ ЗАГРУЗКИ:



Экобрайт ФИЛЬТРУЮЩАЯ ЗАГРУЗКА

 12,5 л (1 ведра/мешка)

Экобрайт ПОДЛОЖКА верх

 2,75 л (1 ведро/мешок)

Экобрайт ПОДЛОЖКА низ

 2,75 л (1 ведра/мешка)

* подбор фильтрующей загрузки осуществляется на основании анализа воды для конкретной задачи (под объект)



ПОДБОР ФИЛЬТРУЮЩИХ ЗАГРУЗОК



 НАИМЕНОВАНИЕ

ЧТО УДАЛЯЕТ

ЖО

Fe

Mn

H2S

ПМО

ПМО+

ОМЧ

 Экобрайт УМЯГЧЕНИЕ



 Экобрайт КОМПЛЕКС Стандарт



 Экобрайт КОМПЛЕКС Стандарт Б



 Экобрайт КОМПЛЕКС Органик



 Экобрайт КОМПЛЕКС Органик Б



 Экобрайт КОМПЛЕКС Органик Плюс



 Экобрайт КОМПЛЕКС Органик Плюс Б









 ПДК

Жо

жёсткость

 ≤ 7,0 мг-экв/л

Fe

железо

 ≤ 0,3 мг/л

Mn марганец  ≤ 0,1 мг/л

H2S

сероводород

 ≤ 0,03 мг/л

Cl2

хлор свободный

 ≤ 0,1 мг/л

ПМО

перманганатная окисляемость не более 8 мгО2

 ≤ 5,0 мгО2

ПМО+

перманганатная окисляемость не более 18 мгО2

 ≤ 5,0 мгО2

ОМЧ

общее микробное число

 ≤ 50 КОЕ/мл




ПРОИЗВОДИТЕЛЬНОСТЬ



экобрайт

КОМПЛЕКС

экобрайт

УМЯГЧЕНИЕ

Производительность номинальная, м3/ч (не более)

 QНОМ

0,7

0,8

Производительность пиковая, м3/ч (не более)

 QПИК

0,8

1,3

Сброс при регенерации, м3/ч (не более)

 QСБРОС

0,4

Количество соли на одну регенерацию,кг (не менее)

 MNaCl

1,3
Пропускная способность блока управления, м3/ч (не более)*
 - при фильтрации при ∆P = 1.0 атм  QБУ МАКС 1,9
 - при промывке (сброс)  QБУ СБРОС 0,9
* указана для новой незагрязненной системы без фильтрующей загрузки



ДОПОЛНИТЕЛЬНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ



 Регенерация

по расходу

 Подача реагента

нисходящая

 Рабочая температура воды

5 … 40ОС

 Подключение вход/выход

¾"рв

 Подключение сброс

¾”рн или штуцер 14мм

 Электропитание блока питания

100–240 VAC, 50Гц

 Электропитание блока управления

12 VDC 1,5A

 Возможность подключения байпаса TWG BP-034

есть
