Назначение магистрального фильтра TWG DF-034

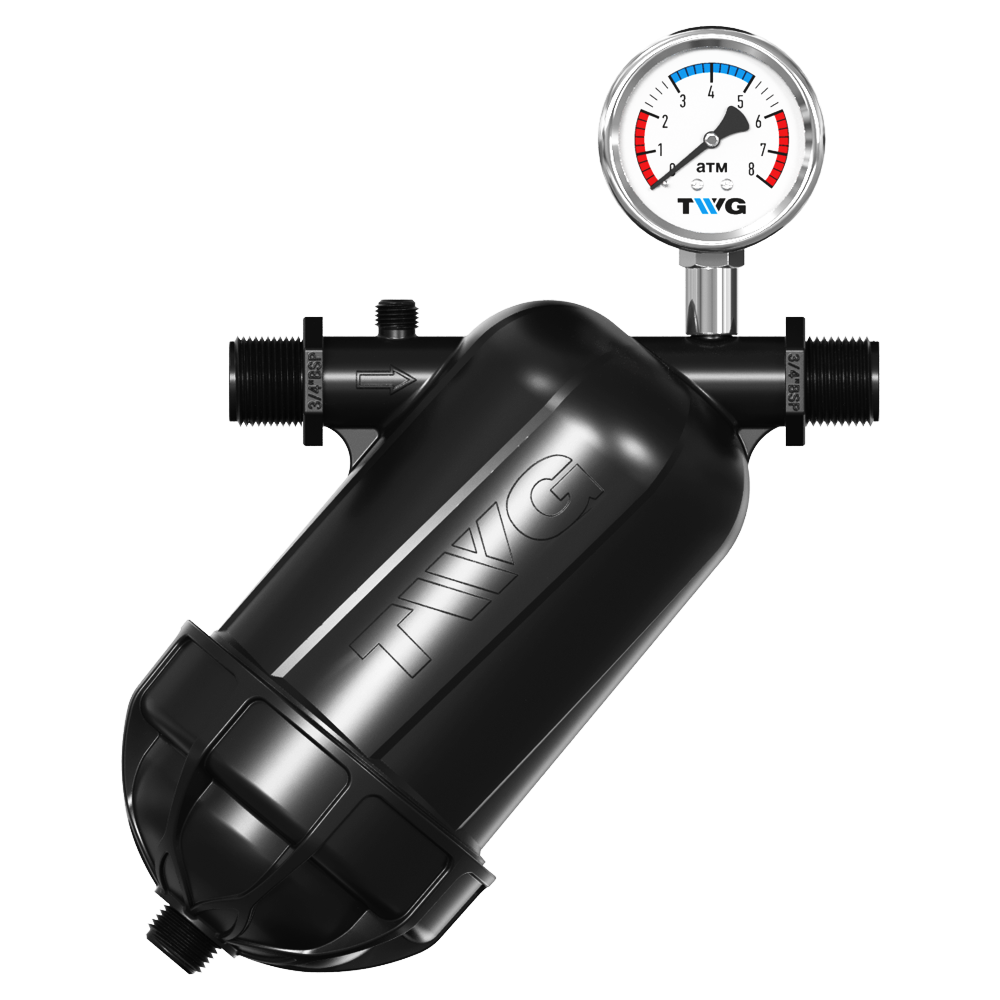

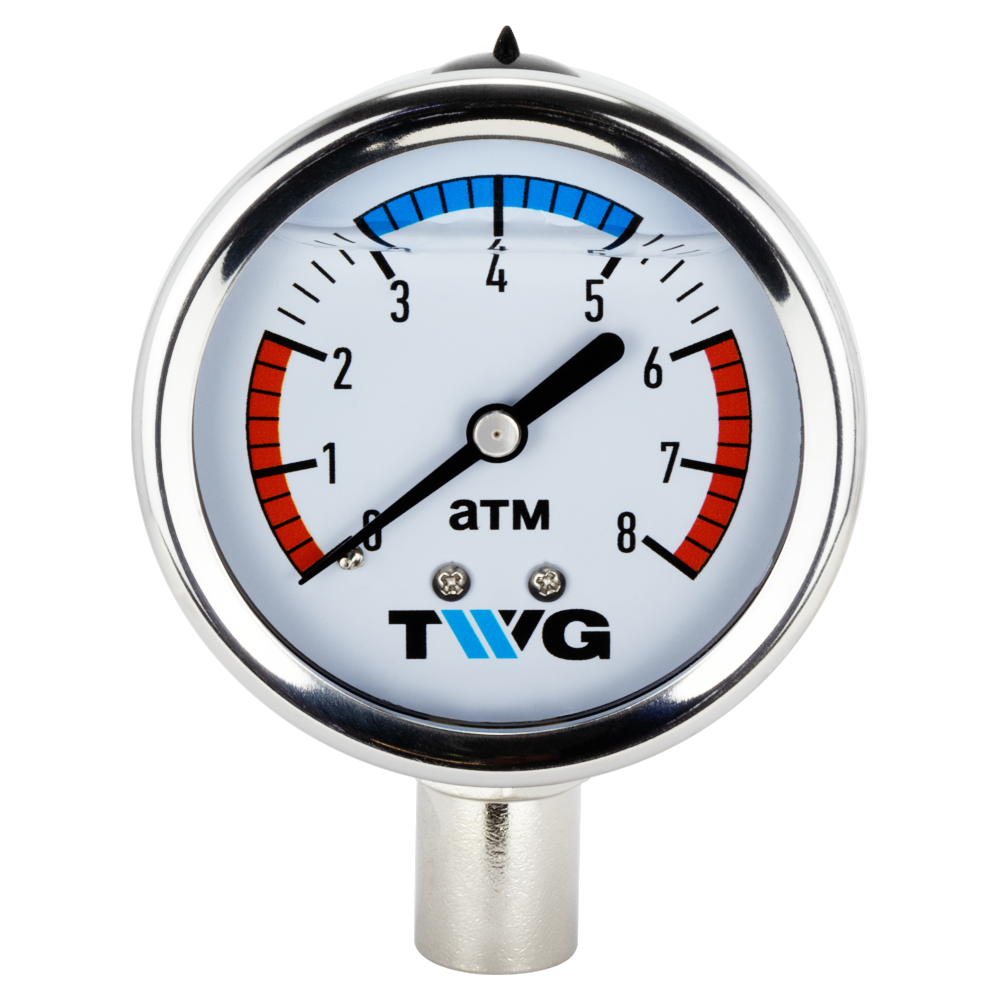

TWG DF-034, Фильтр дисковый QНОМ ≤ 5,0 м3/ч QПИК ≤ 10,0 м3/ч вход/вых – 3/4”рн сброс – 1/2”рн степень фильтрации 130 мкм площадь фильтрации 300 см2 в комплекте поставки виброустойчивый манометр из нержавеющей стали.
Фильтры дисковые серии TWG DF предназначены исключительно для частного использования в целях предварительной очистки воды от крупных механических загрязнений размером более 130 мкм (ил, песок, окалина, твёрдые частицы, взвеси, небольшие водоросли и т.д.) из допущенных к использованию подземных и централизованных источников водоснабжения для бытовых и технических нужд.
Принцип работы магистрального фильтра TWG DF-034

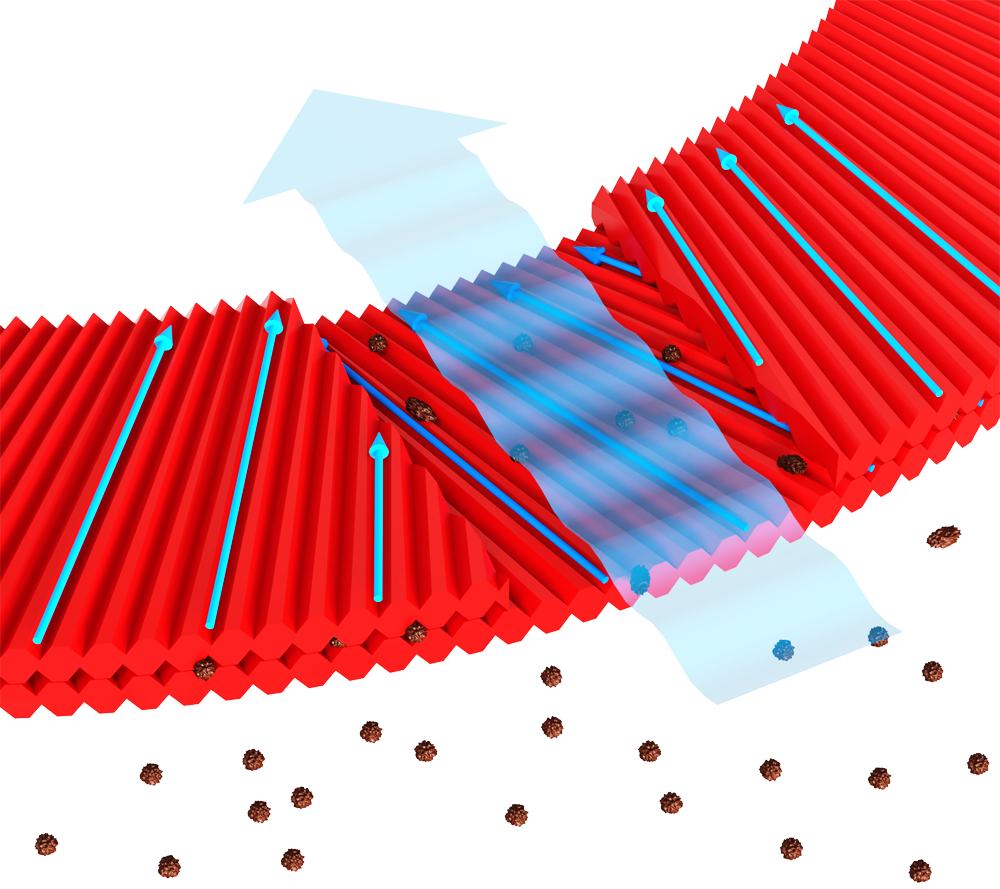

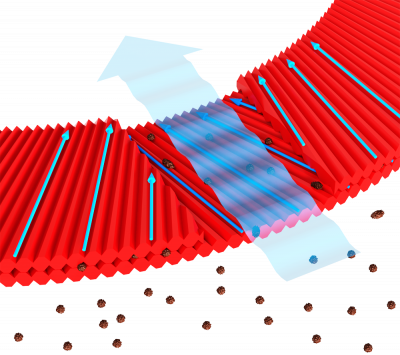

Принцип работы дискового фильтра для очистки воды основан на протекании воды через фильтрующий картридж, представляющий из себя цилиндрический пакет специальных дисков. Диски из которых состоит картридж, имеют насечённые канавки определённой глубины и ширины. Удаляемые загрязнения застревают как на внешней стороне картриджа, так и в канавках между дисками. Таким образом осуществляется объёмная фильтрация воды.
Преимущества магистрального фильтра TWG DF-034
• ПОВЫШЕННЫЕ ПРОЧНОСТНЫЕ ХАРАКТЕРИСТИКИ
Элементы дискового фильтра TWG-034 изготовлены из конструкционных материалов повышенной прочности, что минимизирует риск их повреждения в процессе эксплуатации.
• НИЗКИЕ ГИДРАВЛИЧЕСКИЕ ПОТЕРИ
Увеличенная площадь фильтрации фильтрующего картриджа магистрального дискового фильтра TWG-034 его высокая грязеёмкость позволяют эксплуатировать дисковый фильтр с минимальным перепадом давления при ожидаемых расходах воды для частных домовладений.
• УВЕЛИЧЕННЫЙ ФИЛЬТРОЦИКЛ
Увеличенная площадь фильтрации фильтрующего картриджа магистрального дискового фильтра TWG-034. и его высокая грязеёмкость позволяют эксплуатировать дисковый фильтр без промывки и обслуживания намного дольше стандартных дисковых или сетчатых фильтров для частных домовладений.
• ЗАПАС ПРОИЗВОДИТЕЛЬНОСТИ
Увеличенная площадь фильтрации фильтрующего картриджа дискового фильтра и его высокая грязеёмкость позволяют осуществлять очистку воды с запасом по производительности.
• КОМПАКТНАЯ МОНТАЖНАЯ ДЛИНА
Небольшое расстояние между входом и выходом дискового фильтра TWG, а также распространённые для частных домовладений диаметры подсоединений ¾” и 1” позволяют осуществлять монтаж дискового фильтра TWG без дополнительных переходников в труднодоступных и ограниченных в размерах местах.
• ЭКОНОМИЯ НА МАТЕРИАЛАХ ОБВЯЗКИ
Вход и выход дискового фильтра TWG имеет распространённые для частных домовладений диаметры подсоединений
¾” и 1”, что позволяет избежать применение дорогостоящих редукционных фитингов.
• СКОРОСТЬ МОНТАЖА
Отсутствие необходимости применения редукционных фитингов сокращает время монтажа дискового фильтра.
• ЛЕГКОСТЬ ПРОМЫВКИ

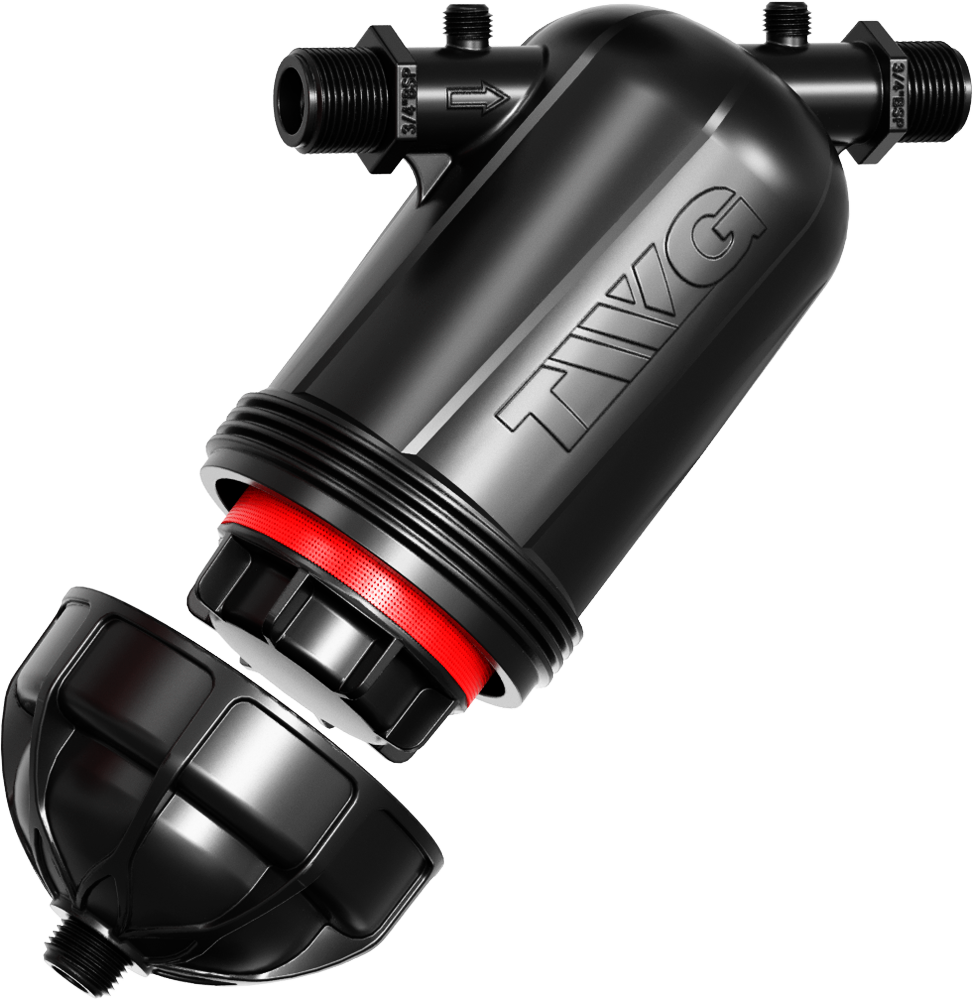

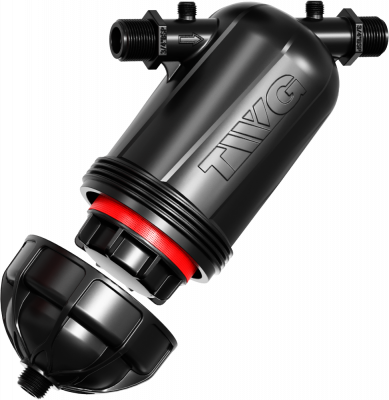

В дисковом фильтре TWG предусмотрена возможность осуществлять прямую промывку через дренажный кран. Картридж

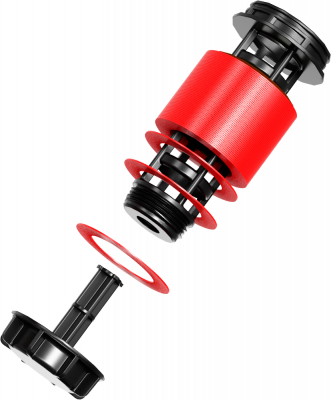

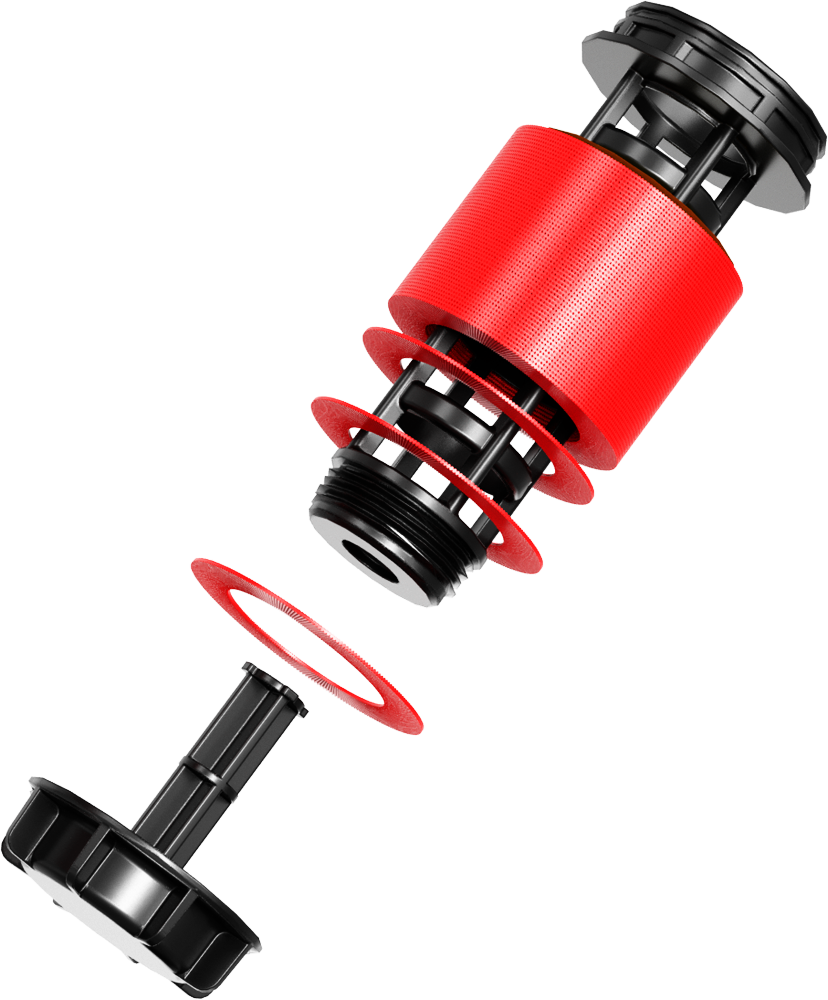

в дисковом фильтре TWG полностью разборный, что позволяет по мере его загрязнения производить очистку и многократное использование в отличии от сменных картриджей.
• КОРРОЗИОННАЯ СТОЙКОСТЬ
В конструкции дисковых фильтров TWG отсутствуют металлические компоненты. Все детали дискового фильтра изготовлены из полимерных материалов. Это позволяет применять дисковые фильтры TWG в условиях повышенной коррозионной активности воды.
Технические характеристики магистрального фильтра
TWG DF-034
-
Подключения вход/выход 3/4” резьба наружная
-
Подключение в дренаж 1/2” резьба наружная
-
Производительность номинальная * ≤ 5,0 м³/ч
-
Производительность пиковая * ≤ 10,0 м³/ч
-
Сброс при промывке ≤ 5,0 м³/ч
-
Рейтинг фильтрации 130 мкм
-
Тип фильтрации объёмная дисковая
-
Рабочее давление мин/ном/макс - 2,5/3,5/6,0 атм
-
Испытательное давление 50,0 атм
-
Диапазон температуры очищаемой воды +5…+40° С
-
Монтажная длина (вход-выход) 195 мм
-
Площадь фильтрации 300 см²
-
Максимальный момент затяжки вход/выход/ - ≤8,0 Нм
-
Максимальный момент затяжки дренаж/манометр - ≤3,0 Нм/≤1,0 Нм
-
Гарантийный срок 12 месяцев
* максимальное значение для нового фильтра без загрязнений
Комплектация магистрального фильтра TWG DF-034
